GL and GR
GL and GR
In questa sezione verranno trattate le modalità di inserimento di GL(primo obiettivo) e GR(secondo obiettivo) nel TMM.

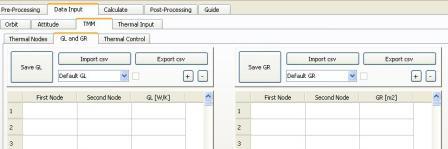

Come visualizzato in Figura 1, l’implementazione dei due obiettivi è speculare, perciò verrà descritta una sola delle due metà delle quali è composta questa schermata del programma Spazio.
Sono presenti 5 bottoni, un Combo Box, un Check Box e una Tabella.
Con il Bottone + è possibile creare un nuovo set di GL nel TMM.
Una volta premuto il Bottone + sarà necessario inserire nel Combo Box il nome del nuovo set.
Con il tasto meno è possibile cancellare un set di GL del TMM, una dipendenza potrebbe essere rilevata.
Vi sono altresì due tasti per l’importazione e l’esportazione dei dati della Tabella da e verso file CSV.
Figura 1
Introduzione dei parametri di un set di GL TMM e di GR TMM
Le unità di misura dei GL e dei GR sono W/K e m2.
Essi vengono moltiplicati nell’equazione per il calcolo delle Temperature rispettivamente per una differenza di Temperature (ΔT[K]) e per una differenza di temperature elevate alla quarta moltiplicata per una costante (σΔ(T4)[W/ m2]).
Per ogni riga i tre campi devono essere o tutti e tre vuoti o tutti e tre convertibili in numeri.
I primi due campi rappresentano gli identificativi di due nodi connessi tra di loro da un GL o un GR.
Se i primi due campi presentano lo stesso nodo termico un errore viene mostrato.
Se due righe presentano la stessa coppia di nodi un errore viene mostrato.
Se i primi due campi non hanno un valore strettamente maggiore di 0 un errore viene mostrato.
Se il terzo campo ha un valore minore di zero un errore viene mostrato.
Se nei primi due campi viene inserito un nodo termico non definito né in un set TMM Nodes né nel Thermal Model verrà mostrato un errore nella generazione del Thermal Input.
Se il GR o il GL(non supportato) per una data coppia di nodi sono già definiti nel GMM, il valore di GR o GL introdotti nel TMM sarà sommato a quelli calcolati nel GMM dalle analisi.
Una volta inseriti i parametri nella Tabella è possibile salvare con il tasto Save GL il set GL TMM.
Il Check Box viene spuntato, se già spuntato una dipendenza potrebbe essere rilevata.
Attraverso il combo box è possibile visualizzare i dati relativi ad altri set di GL TMM creati in precedenza.
Nel caso sia visualizzato un set non salvato, la tabella sarà vuota e il Check Box non spuntato.
