Tables
Tables
In questa Sezione viene descritta la visualizzazione in forma tabulare dei dati relativi alle analisi.
Il Primo Combo Box in alto permette la scelta del tipo di analisi da Post-Processare:
1. Mission
2. Gr [m2]
3. Fluxes [W]
4. GL [W/K] (non supportato)
5. Temperature [K]
6. Power [W]

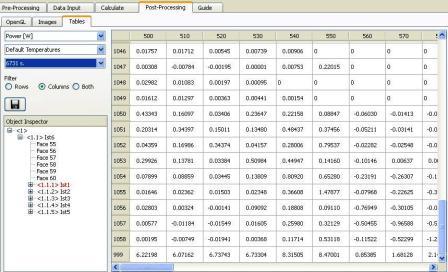

Figura 1
E’ possibile salvare le Tabelle in formato csv con il Bottone preposto.
Il Secondo Combo Box permette di scegliere l’analisi da Post-Processare fra quelle disponibile del tipo selezionato nel Primo Combo Box in alto.
I Casi 5 e 6 condividono il contenuto del Secondo Combo Box dall’alto essendo entrambi Output dell’analisi delle Temperature.
Nel Caso 6 esiste un Terzo Combo Box che permette la scelta dell’istante temporale.
Nel Caso 3 esiste un Terzo Combo Box che permette la scelta delle sorgenti dei Flussi da visualizzare:
1. Planet
2. Albedo
3. Sun
4. Planet+Albedo
5. Planet+Sun
6. Albedo+Sun
7. Total
Nel Caso 3 è disponibile lo schema ad albero del Modello Termico utilizzato per l’analisi dei Flussi.
La struttura ad albero è quella del/dei Modello Termico utilizzati nelle simulazioni.
Attraverso di esso è possibile deselezionare i Nodi Termici visualizzati nella Tabella.
Cliccando su un ramo della struttura ad albero quel ramo e tutti i rami figli vengono colorati in rosso e i rispettivi nodi Termici non vengono visualizzati nelle Tabella.
Per Facce con lo stesso Nodo Termico, basta che una di esse non sia deselezionata per la visualizzazione del rispettivo Nodo Termico nella Tabella.
Nei Casi 2 e 6 sono disponibili 3 strutture ad albero per deselezionare i Nodi Termici visualizzati nella Tabella rispettivamente sulle righe, sulle colonne o su entrambe.
Valgono le stesse considerazioni effettuate per la struttura ad albero del Caso 3.
L’insieme dei Nodi Termici deselezionati è l’unione degli insiemi di Nodi Termici deselezionati attraverso le 3 strutture ad albero.
